NDW-35000T微機控制螺栓扭轉試驗機

所在位置:首頁  > 產品展示NDW-35000T微機控制螺栓扭轉試驗機

NDW-35000T 微機控制螺栓扭轉試驗機

更新時間:2022-02-22 點擊數:1214

一、設備型號及名稱

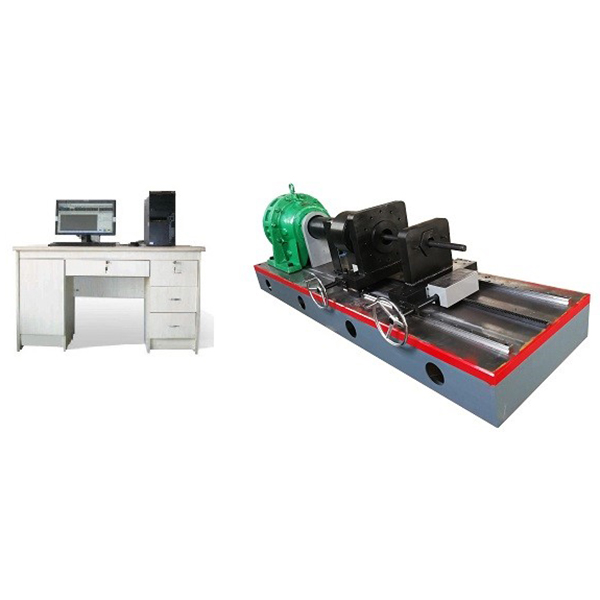

圖片僅供參考以實物為準

NDW-35000T 微機控制高強螺栓扭轉試驗機

二、主要功能簡介

該微機控制高強螺栓扭轉試驗機主要針對風能設備等大型高強螺栓連接副的檢測,可對大六角頭高強螺栓連接副(M36-M72)的軸力、扭矩(或扭矩系數) 進行檢測。設備由擺線針輪減速機自動加載,進口直線導軌、全中文操作界面, 微機控制高強螺栓的自動擰緊、放松、復位,運行過程智能提示,操作方便快捷。當軸力達到標準設置值后,檢測儀會自動記錄檢測數據,通過計算機自動計算試樣的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等,并可顯示輸出扭矩系數、軸力曲線、扭矩曲線等,同時具有參數設置、校準標定、數據報表打印輸出和查詢功能。

三、主要技術參數:

序號

檢  驗  項  目

技  術  要  求

1

最大扭矩

35000N.m

2

扭矩測量范圍

350N.m   -35000Nm

3

試驗扭矩示值相對誤差

優于示值的±1%

4

扭矩測量示值誤差

優于示值的±1%

5

試驗機扭矩重復性

≤1%

6

扭矩分辨力

優于±1/300000碼,全程不分檔,分辨率不變

7

扭轉角測量范圍

0~無限制

8

扭轉角度示值誤差

±1%以內

9

扭轉速度

最大轉速5轉/分鐘

10

扭轉角的精度

≤0.1°

11

最大軸向力

5000kN

12

軸向力測量范圍

500~5000kN

13

軸力分辨力

優于±1/300000碼,全程不分檔,分辨率不變

14

軸力示值誤差

±1%以內

15

試驗機主軸中心高度

約   350mm

16

夾頭間最大距離

1200mm

17

測試試樣規格

M36、M39、M42、 M45、M48M52、M56M60、M64、M68、M72





18





適用螺栓長度:50-1200mm;

其中螺栓適用最短長度:

M48不少于180mm,M52不少于190mm,M56 不少于200mm,M60不少于210mm。M64少于250mm,M68不少于300mm,M72不少

于320mm。

19

電源電壓必須有可靠的接地措施

AC380V±10%   50Hz

20

電機功率

11KW

21

主機外形尺寸(長寬高)

約3700X850X1100mm(以實物為準)

22

重量

約4500KG(以實物為準)

四、滿足標準:

GB/T2611-2007《試驗機 通用技術要求》JB/T9370—2007《扭轉試驗機技術條件》; JJG 269-2006 扭轉試驗機檢定規程;

GB/T16823.3-2010《螺紋緊固件扭緊試驗方法》;

GB/T1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》;

GB/T3632-2008《鋼結構用扭剪型高強度螺栓連接副》;

BS EN14399-2:2005《High-strength structural bolting assemblies for preloading—Part 2: Suitability test for preloading》;

GB-T 32076.7-2015 預載荷高強度栓接結構連接副

NB/T 31082-2016 風電機組塔架用高強度螺栓連接副

GB 50205-2001 鋼結構工程施工質量驗收規范等。五、機械部分結構及工作原理:

高強螺扭轉試驗機主要組成部分: 1、擺線針輪減速機(含電機)

2、動夾頭、固定夾頭

3、試樣放置及拉伸裝置

4、工作臺

5、機架

6、電器控制系統

7、軟件系統、電氣系統等構成。

本機通過計算機自主開發測控軟件控制進口交流伺服驅動器以及進口交流伺服控制電機,經過大扭矩精密減速器將扭矩傳遞到試驗的夾持旋轉裝置,來實現控制試驗扭矩的加載速度、方向、大小等可控制試驗變量,進而完成試驗過程的操作與控制。

在大扭矩精密減速器和夾持旋轉裝置之間安裝有高精度雙向扭轉傳感器,用于實時采集試驗扭矩的方向和大小,并同時傳送給計算機控制測控軟件,進行實時的實驗數據處理。

夾持旋轉裝置擁有高強度,高硬度,滿足試驗中試樣扭力強度。夾持部分有多種規格,每種螺母的規格,配有各自的夾持六方環套,在實際使用中,需要根據試樣的規格,確定所需要的夾持六方環套的規格,并在試驗前進行正確的安裝。六方環套的安裝和拆卸簡單方便,不做詳細的說明。

主機的工作臺左側為螺栓安裝滑動箱部分,該部分采用的臺灣進口高精度滑軌,傳動精度高,抗扭強度大的優點。在操作時的左右移動和拆卸試樣帶來極大的方便。

根據試樣的不同需要選擇不同的試樣墊板,每個墊板上均有規格標識。注意選擇正確的對應規格。

六、軟件部分

測量顯示系統:高精度雙向扭矩傳感器采集螺栓的扭矩,軸力傳感器檢測螺栓的軸向力,角度傳感器檢測螺栓的扭轉角度,變形傳感器具有高精度、高分辨率、重復性高等特點。計算機屏幕顯示試樣的扭矩、扭轉角度、軸向力以及各類曲線,自動計算螺栓的扭矩系數等指標。




控制單元:控制系統是最新的計算機軟硬件技術,結合最新的 ARM 技術,在測扭矩、測扭轉角、軸力、速度控制方面可靠、先進、易操作、靈活。

微機系統:采用微機完成整機試驗的設定、工作狀態控制、數據采集、運算處理、顯示打印試驗結果等功能;全數字閉環測量控制系統,實現了全數字閉環控制。具有扭矩和角度兩種控制模式,兩種控制模式能相互切換。能完成等扭矩加荷和扭矩保持等試驗。

配有試驗機專用軟件包,可根據國家標準、國際標準或用戶提供的標準測量和判斷各種材料試驗的各種性能參數,并對試驗數據進行統計和處理;然后輸出各種要求格式的試驗報告和曲線圖樣。

七、主要配置

類別

序號

名       稱

規格、數量

備注





產





1

35000Nm 主機

1 臺


2

35000Nm 扭矩傳感器

1 只


3

5000kN 軸力傳感器

1 只


4

電機及驅動器

1 套


5

進口擺線針輪減速機

1 臺










附件及工具





1



試樣夾具

M36M39、M42、 M45、M48M52、M56、 M60、M64、M68、M72

具體規格需

協商確定

2

數據采集卡、軟件控制系統

各 1 套


3

吊環 M24

1 件


4

吊環 M20

2 件


5

品牌電腦

1 臺


6

惠普彩色噴墨打印機

1 臺
